点胶设备

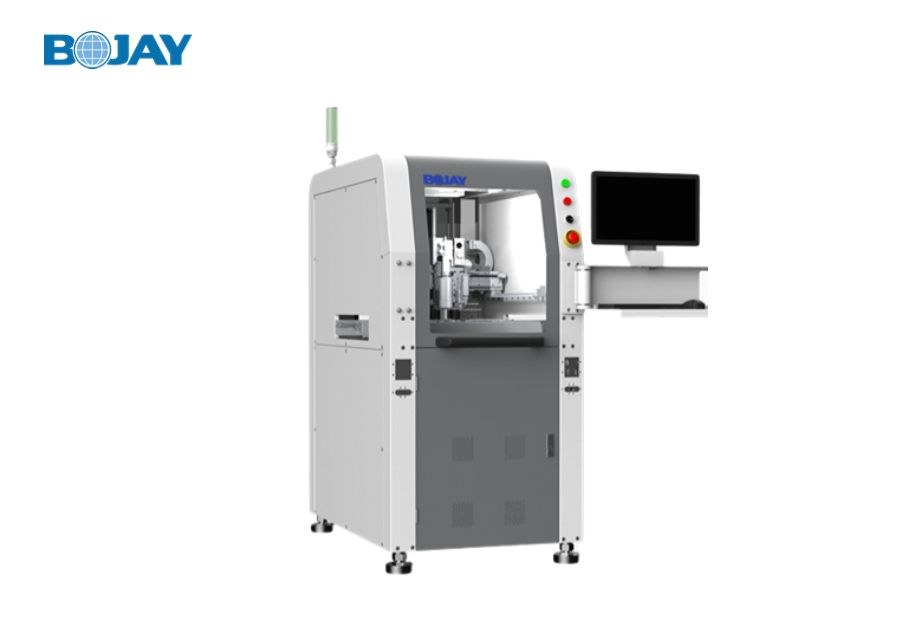

d3380高速度在线式单轨点胶机-b体育官网登录入口

● 高精度、高速度

速度可达 1m/s、加速度 1g;可靠的轴系设计,实现um级别的重复定位精度;行业领先的位置触发模式点胶,兼容时间-速度模式点胶

智能闭环控制

胶量点数闭环控制系统、更高精度的胶量控制;视觉智能识别定位,兼具飞行拍照功能;rgb三通道光源控制系统

数字式控制系统

软件高度集成,配置模块参数均可通过软件控制;阀体、气压等执行机构均可参数量化控制

占地面积

 降低总体拥有成本,更合理地机台外观设计、减少工厂占地面积


产品简介:

博杰股份研发的单轨点胶机d3380采用行业领先的位置触发模式点胶方式,并搭配智能闭环控制和数字式控制系统,为smt行业、3c电子行业、半导体行业、led行业的点胶工序提供降本增效的必一体育网页版登录的解决方案。


行业及工艺应用:

● smt行业应用:pcb板元器件包封、underfill、点红胶、引脚包封、围坝;

● 3c电子行业:ccm摄像头模组、手机边框、耳机、连接器、穿戴电子,芯片散热;

● 半导体行业:芯片封装点银浆、mems;

● led行业:芯片围坝、填充;



产品参数:

产品系列d3380单位
产品类型高精度在线式单轨点胶机
规格参数产品尺寸(w*d*h)738*1150*1880mm
产品重量880kg
轴系参数xy轴直线电机\
z轴伺服电机 高精度研磨丝杠\
点胶范围(xyz)350*400mm
定位精度(xy)±25µm@3σ
重复精度(xy)±15µm@3σ
重复精度(z)±20µm@3σ
最大速度(xy)1m/s
最大加速度(xy)1g
控制模块控制方式工业电脑 运动控制卡\
相机类型工业ccd(支持飞行拍照功能)\
像素130 w\
视野10*10mm
光源rgb三通道频闪光源控制系统\
激光测高系统测量范围±15mm
光斑大小d=0.1mm
重复精度±15ummm
称重模块分辨率0.1mg
最大称重220g
软件基于windows操作平台自主开发软件\
轨道模块轨道数量单轨\
轨道高度910±20mm
轨道最大宽度410\
轨道最小宽度55\
轨道传输方向左→右;右→左;\
左→左;右→右;\
轨道承重≤1.5kg
外围输入电源电压220vac
频率50hz
功率1.7kw
气源0.6mpa
扩展通讯阀体通讯 (支持阀体)支持压电喷射阀、气动喷射阀、螺杆阀等不同阀体\
上下游通讯协议smema\
设备报警安全门安全门锁\
胶量,称重报警点胶软件监控\
低液位传感器硬件 软件监控 (选配)\
清洁维护模块真空清洁非接触式清洁喷嘴\
旋转擦拭接触式擦拭喷嘴  (选配)\
舍点台点胶前舍点\
