装配自动化设备

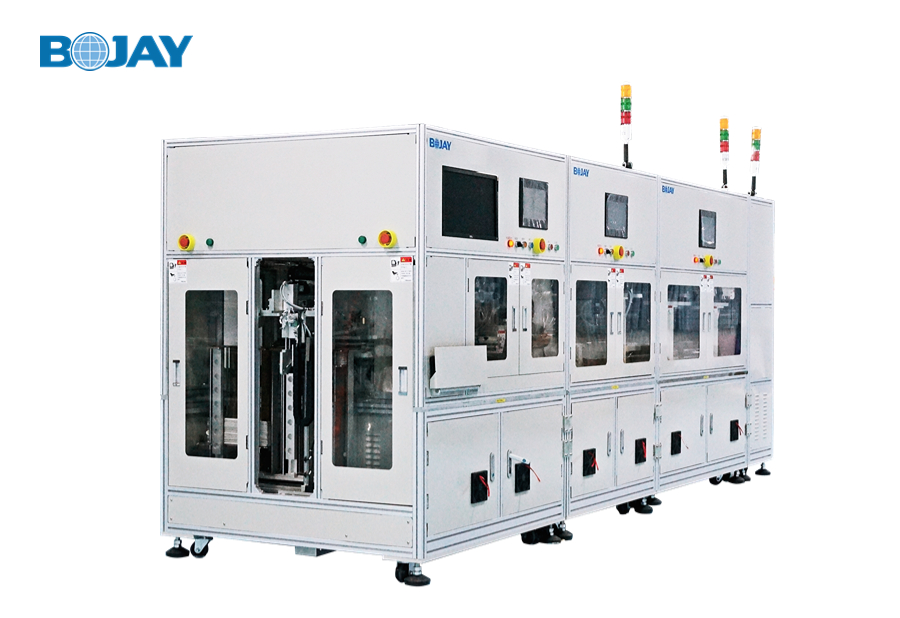

表带盒自动贴标折盒机-b体育官网登录入口

1.设备整体通过自动化实现表带盒的贴标

2.检测(贴标、混料)

3.纸盒自动成型


产品描述:

1.设备整体通过自动化实现表带盒的贴标

2.检测(贴标、混料)

3.纸盒自动成型



机械概述:

机械尺寸(l*w*h)3920mm x   1300mm x 1800mm
工作台 z 高度710mm
对op支架z高度900mm



工艺流程对比:

更改前的流程改变后的流程改变目的
1.       人工手动放料;
2.通过机械定位进行贴标;3.通过目测检测贴标精度;4.利用半自动成型机将纸盒成型。
1.人工手动放料;2.通过ccd拍照定位精准贴标;3.通过ccd拍照精准检验贴标精度; 4.自动上料折盒机进行纸盒成型。半自动400pcs/小时;自动550pcs/小时;        upph:57提升到550.


半自动与自动对比
内容半自动自动比例备注
uph400pcs550pcs提升比例37%无 no
upph57pcs550pcs无 no无 no
人数7人1人
减少6人
无 no
检测方式
人工量测贴标精度
ccd全自动检测贴标精度、混料
无 no减少人工误判、漏判
纸盒定位方式机械定位
机械定位 ccd校准
无 no定位精准,无需设计基准



产能计算:

工位名称 c/t
纸盒自动上料模组 6.4s
纸盒自动输送模组5.4s
自动贴标模组 6.4s
ng取料及纸盒翻转模组4.6s
ng取料及纸盒旋转模组 6.4s

注

     1、 综合整条生产线各模组的c/t时间,其中6.4s为整线的瓶颈时间:则整线的节拍时间为6.4s;

     2、1小时的产能为:3600s÷6.4s=562.5

     3、 设备效率按98%计算,1小时产能为:562.5x98%=551pcs/小时。
