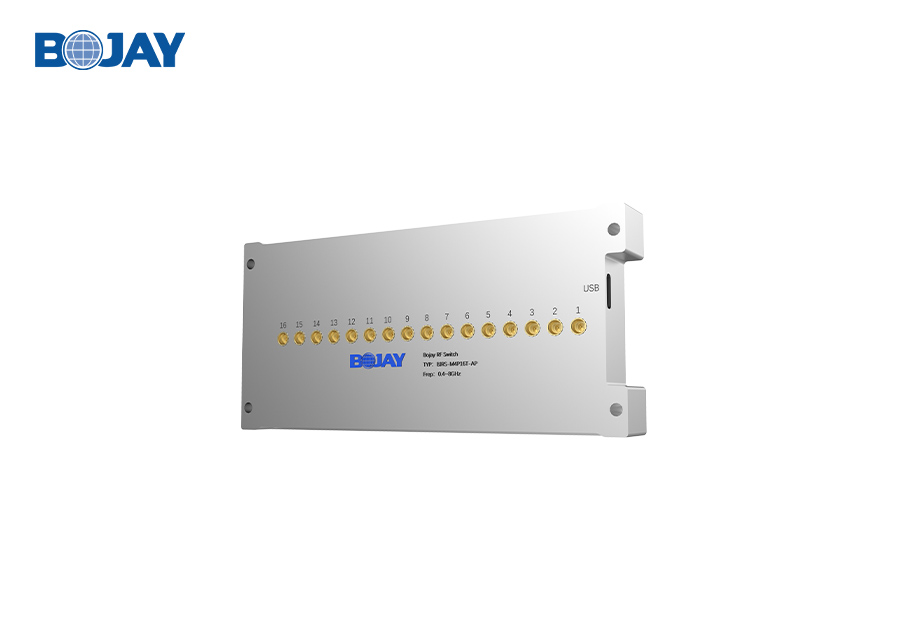

射频测试必一体育网页版登录的解决方案

bjrs-b体育官网登录入口

● 实现一分多切换,支持4路同时输入,16路射频输出;

● 扩展综合测试仪端口(最高16个),提高仪器利用率,节约仪表数量;

● 输入采用sma连接器,提高模块的可靠性;

● 输出采用smp连接器,提高产线操作的便捷性;

● 电子射频开关使用寿命为10亿次,是传统机械开关的500倍.


规格参数:

型号bjrs-m4p16t-ap
工作频率范围0.6~8ghz
开关类型固态
通道插入损耗

≤6db@0.6~6ghz

≤8db@6~8ghz

驻波比( 1为公共端,2为天线端)

驻波比<1.3@6g

驻波比<1.5@6g~8.5g

每个通道的幅度一致性≤0.5db
最大输入功率≤2w (33dbm)
切换时间≤2ms
通讯接口type-c/rs485
电源5v
射频连接器

sma 输入

smp 输出

通道隔离度

≥40db@ ad 端口

≥40db@p1-p16端口

工作温度-10 ℃   ~60 ℃
尺寸127mm(长)*60mm(宽)*16mm(高)
