电学测试必一体育网页版登录的解决方案

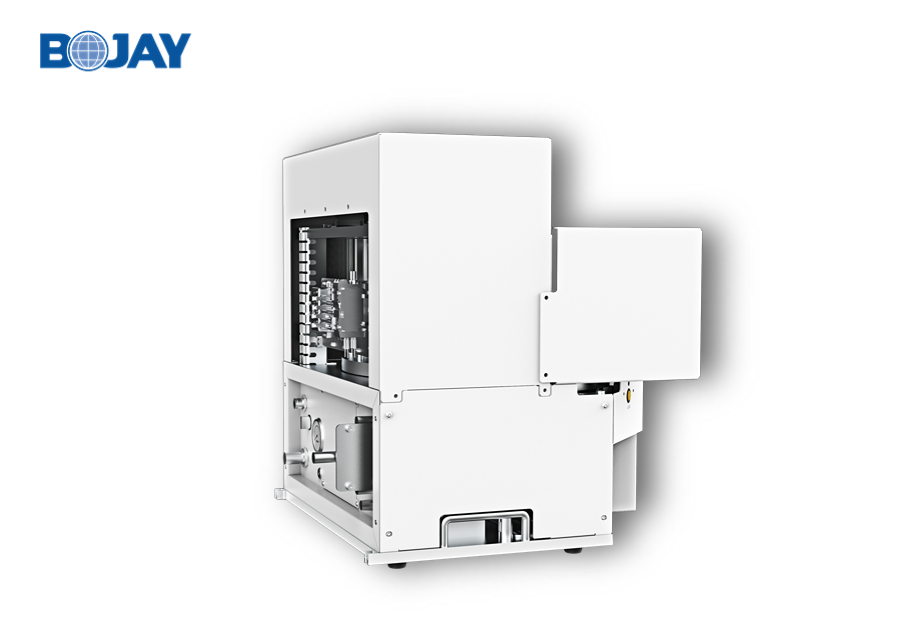

双工位测试夹具用于fpc双工位ict测试-b体育官网登录入口

● 双工位测试夹具可以做成单穴或双穴测试,载板可最大兼容尺寸150*40mm 的产品;

● 双工位测试夹具kit为标准结构,可重复利用;

● 针载板均采用模组化设计,上下针载板可以快速拆装,维护简便;

● 测试系统是由两套独立的控制主板控制,整套系统可以兼容测试点位达256个;

● 转盘夹具可手动上料也可以配合自动化设备上料下料。


应用范围:

● fpc 双工位测试夹具产品机架使用博杰标准系统框架,为连接器、金pad、锡pad、孔环等open/short、霍尔磁场、按键、感光元器件等fpc软板的测试要求而设计;

● 采用双工位双穴的旋转转盘方式测试,能够配合相关测试软件实现全自动化测试和夹具线外独立测试等功能要求。

机械规格:

kit外形尺寸500(w)*480(l)*500(h)mm
电测箱外形尺寸220(w)*210(l)*450(h)mm
光栅安全范围96(h)mm
产品重量50kg



电气规格:

功耗200w
输入电压100~220v ac   50hz
控制接口usb/100pin   io


接口配置:

io 动作控制
标准image.png100pin :1pcs
测试系统标准
      image.pngusb2.0 : 2pcs
牛角标准image.png64pin:6pcs
接口面板标准         image.pngdb9:1pcs
